阳春三月，春光明媚，正是写代码的好日子，在位置前舒舒服服的输入printf("hello world");时，突然第六感报警，有杀气！抬头一看，UI小姐姐正站在面前，笑眯眯的盯着自己……
“您这……有……有何贵干？”
“呶，这个界面，说是明日亥时前要完成，交给你了“，说罢丢来一张设计图，一瞅，一张大屏。
“好说好说，请静候佳音！”大屏而已，都做烂了，承接下来先。
UI小姐姐带着微笑离开了，静悄悄的，就和什么都没发生过一样。
开始研究下这设计图吧
设计图很大，一看就是未来界面风格（Sci-fi HUI风格，特点是黑色背景，繁杂图表，光污染，影视作品和游戏作品常客，理工科男最爱）。先从第一个图表看起来，平平无奇，应该是从哪个图表库里截图过来的吧？Echarts？AmCharts？HightCharts？Chartist？Plotly？vis.js？sigmajs？莫不是D3？左看右看都不太像，只好厚着脸皮去问了一下，却被UI小姐姐的一句击碎了：
“啊，没有用图表库，我随便画了个……” 随便画了个……便画了个……画了个……了个……个……
顿时感觉不妙，难不成这一屏的图表都是自己画的？
“对啊，你看有没有不好做的，我改改？”
“不不不，好做好做” 已经夸下海口，事到如今怎能反悔？！硬着头皮上了只能！

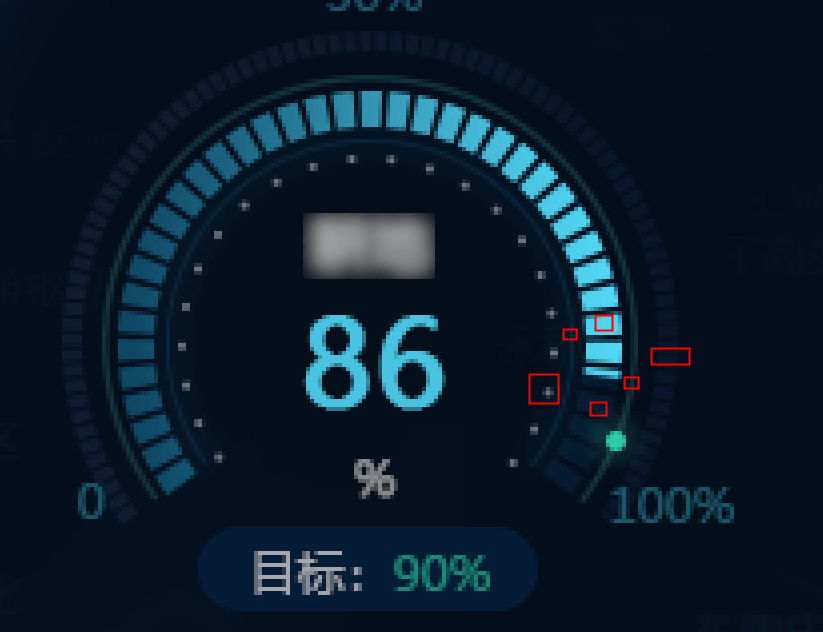

开始分析图表构成，不管如何纷繁复杂，UI人员使用的各种设计工具，和前端使用的绘图手段，很多情况下都是共通的，各种形状+填充构成了美丽的图表世界。如下图，这个图表其实本身确实不复杂，文字可以无视，整个图形主体是由6个圆弧构成，虽然长得都不一样，但是所有非实心的圆弧其实只是dash-array的设置不同而已，不管CSS、Canvas还是SVG，都可以提供很好的支持。
那我们使用什么来画呢？
针对这个图表，它有6个圆弧组合而成，如果使用DOM，那么首先要解决显示“部分”圆弧的问题，使用clip-path是个方法，但是计算百分比的圆弧会比较麻烦，主要是不直观，所以暂时放弃。
剩下Canvas和SVG，其实都可以很好的绘制出这个图形，考虑到我们基础框架用的Vue，和SVG的关联比较方便，修改传入的数字会自动响应到元素的属性上，所以使用SVG会是个不错的选择……
SVG如何画圆弧呢，用circle画不实际，path中的A指令是我们这回要找的壮丁~
虽然这个是基础知识，但回顾一下A指令，会显得本文比较翔实：
| 指令 | A (绝对) a (相对) |
|---|---|
| 名称 | elliptical arc 椭圆弧 |
| 参数 | (rx ry x-axis-rotation large-arc-flag sweep-flag x y) rx ry 是椭圆的两个半轴的长度 x-axis-rotation 是椭圆相对于坐标系的旋转角度，角度数而非弧度数。 large-arc-flag 是标记绘制大弧(1)还是小弧(0)部分。 sweep-flag 是标记向顺时针(1)还是逆时针(0)方向绘制。 x y 是圆弧终点的坐标。 |
| 描述 | 从当前点绘制一段椭圆弧到点 (x, y)，椭圆的大小和方向由 (rx, ry) 和 x-axis-rotation 参数决定， x-axis-rotation 参数表示椭圆整体相对于当前坐标系统的旋转角度。椭圆的中心坐标 (cx, cy) 会自动进行计算从而满足其它参数约束。large-arc-flag 和 sweep-flag 也被用于圆弧的计算与绘制。 |

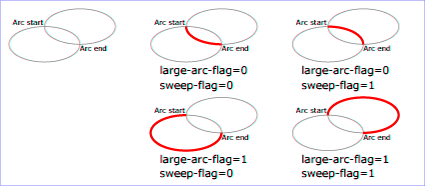

这里面最难理解的是 large-arc-flag 和 sweep-flag, w3.org 上有一副很好的图片说明这两个参数的作用：
如果了解Canvas，会发现Canvas中绘制圆弧很顺畅，给定坐标、旋转方向和角度就行，与数学中学习的椭圆定义一致，SVG却居然使用起点和终点的两个点坐标来确定圆弧的位置。粗看非常反人类的设计，但是“存在即合理“，SVG这么定义一定有它的打算。我琢磨着，应该是因为SVG的基本逻辑就是”描述路径“，上一个绘制动作的终点是下一个绘制动作的起点，这么一想，圆弧用两点来定位就理所当然起来了。
有一个事情是需要实现说明的，我们是做定制化的图表，所以不需要像考虑插件一样准备很多参数或者样式，以合理的时间解决问题是首要的，所以不管尺寸，颜色，展示，都没有参数化，下面代码范例仅作参考。

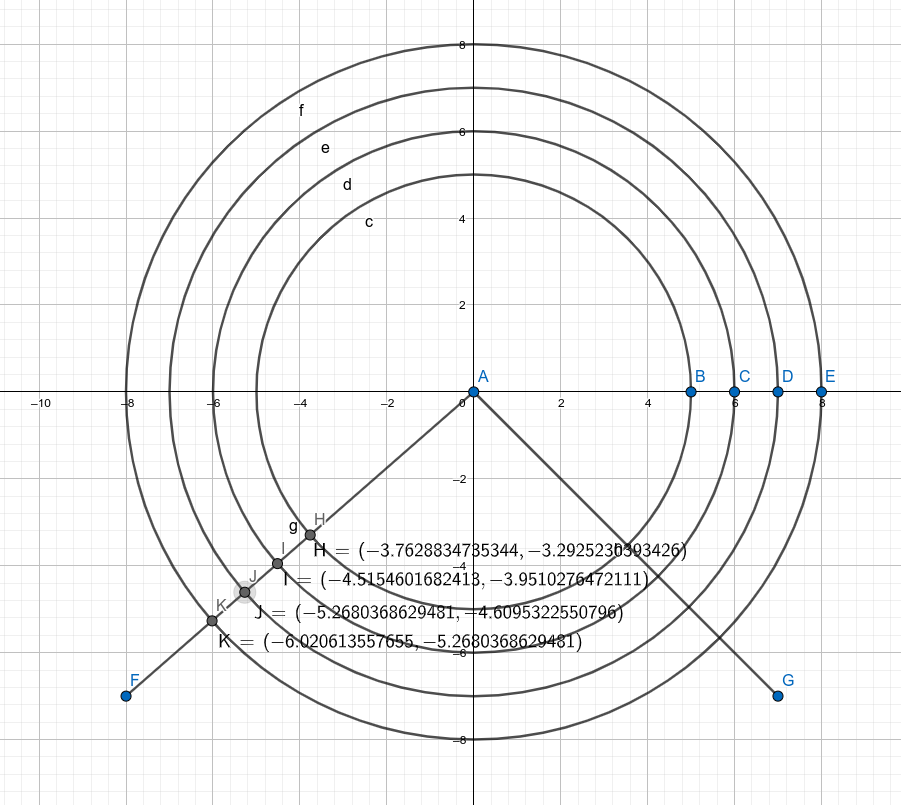

因为下面缺了1/4个圆，所以确定下几个起点和终点也不难，中学文化就可以轻松计算得出，于是一拍脑袋，开始算吧……
这点的位置实在让人有点龇牙咧嘴，但是咋办能，硬着头皮上了。辛辛苦苦计算出的位置，复制过去，SVG展示出来看看，因为舍弃了一些小数，好像有点儿偏差……勉强能用，但是后面涉及到计算百分比的圆弧，那个就麻烦了啊，需要从一个很诡异的位置开始，然后按照值计算，这个……咋感觉事情不太对劲啊。
真是印证了那句话，只要不多动脑子，困难总比方法多……容我再想想……

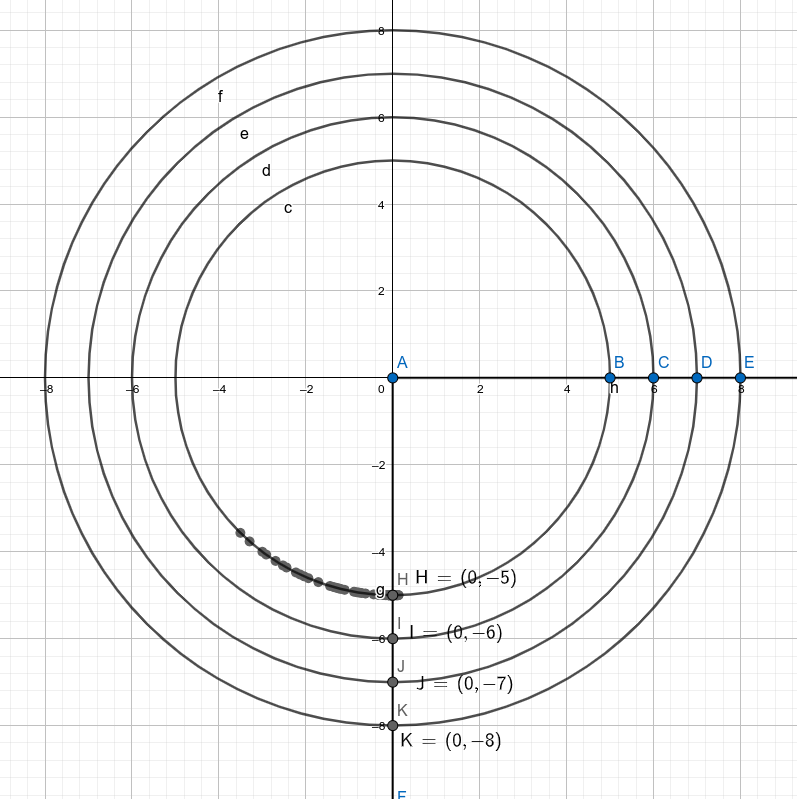

这么多坑爹的数字，是因为起始点不在坐标轴上，实际上，因为下面割掉的PI/2，圆弧的顶点完全可以在x，y两个坐标轴上，只要旋转一下就可以了，这么一来，arc指令里的x-axis-rotation就有用武之地了，设计者果然还是很有先见之明的！后来想了一下，都不需要用圆弧旋转，直接把这些圆弧组合在一起，group旋转一下就好了呀！。
当然，这个只是把圆弧画出来，静态的写死就可以，不过这里有一个圆弧是变化的，所以有个小困难是，需要根据数值，决定取大弧还是小弧，而因为这个100%并不是整个圆，所以需要换算一下，不过想明白了其实也很简单……
dpath () { // 获得变化圆弧路径代码的函数，this.v 是传入数据0~100之间，具体就不多解释了，相信有兴趣的同学看得明白的：）
const alpha = (1 - 3 * this.v / 100) / 2 * Math.PI;
const x = 39 * Math.cos(alpha);
const y = 39 - 39 * Math.sin(alpha);
if (this.v <= 200 / 3) {
return `M50 11 a 39 39 0 0 1 ${x} ${y}`;
}
return `M50 11 a 39 39 0 1 1 ${x} ${y}`;
},
后面就是很一般的stroke-dasharray设置， linearGradient之类的，也不多说了。
总之突破绘制圆弧这个小难点后，后面都是水到渠成的事情。
当然一顿操作猛如虎，说了这么多，一看发现大屏只完成了1%，继续继续……
